配套板框壓濾機的立式液壓陶瓷柱塞泵是一種高效的污泥輸送設備，以咸陽華星泵業有限公司的 YB 系列陶瓷柱塞泵為典型代表，以下是其詳細介紹：

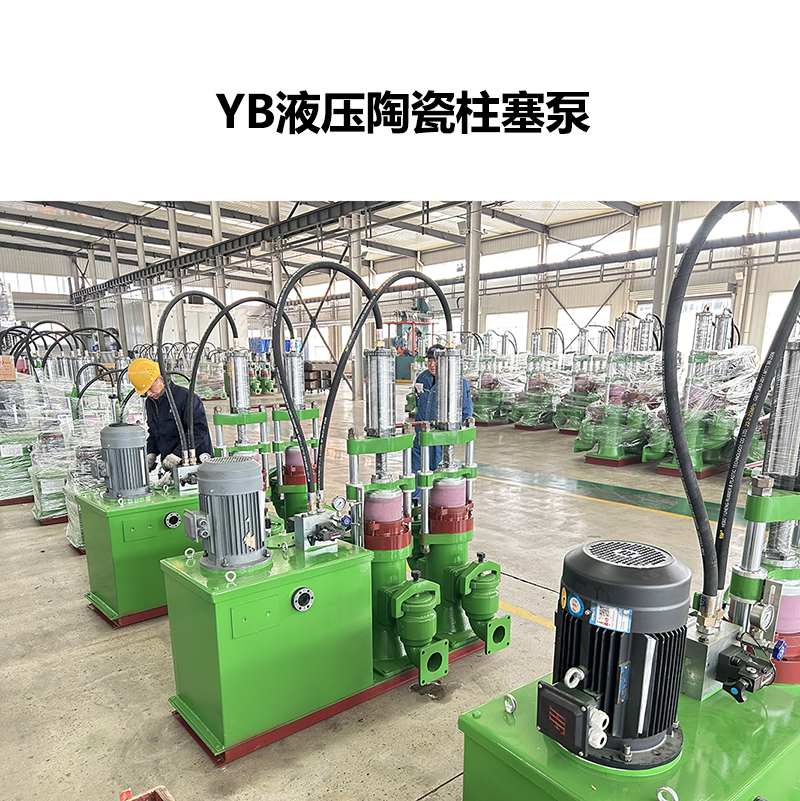

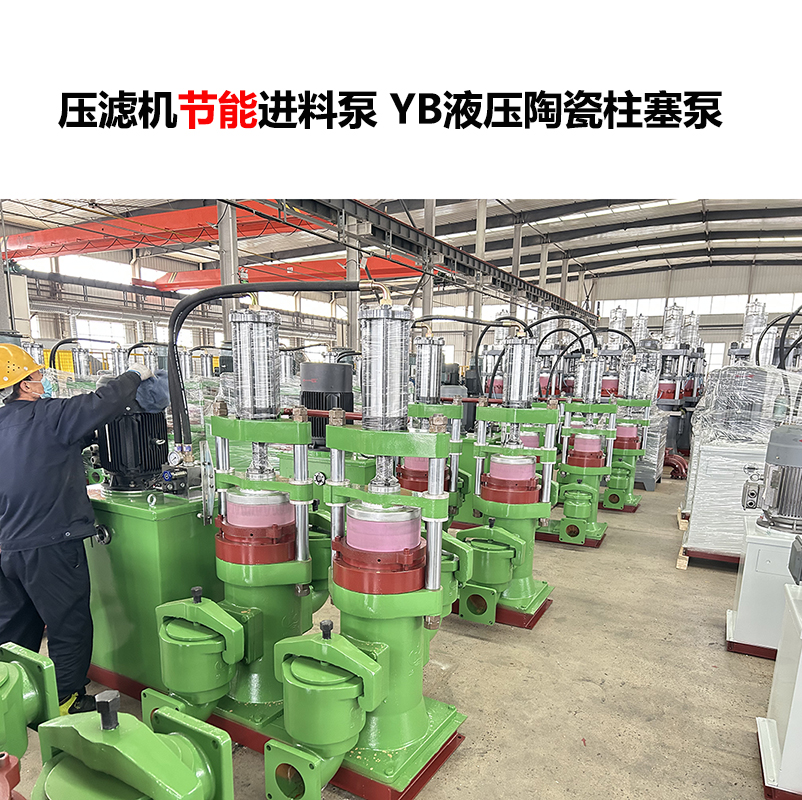

外觀展示

工作原理

電機帶動齒輪油泵，將低壓油轉化為高壓油，高壓油通過換向閥交替進入兩個液壓缸，驅動液壓缸活塞，進而帶動陶瓷柱塞做往復運動。在柱塞的往復運動過程中，漿料通過工作缸的進漿閥門和排漿閥門完成吸漿和排漿動作，從而實現泥漿等流體的輸送。

性能優勢

• 耐磨耐腐蝕：柱塞由氧化鋁陶瓷燒制，硬度為 HLC8.5 以上，表面粗糙度 0.4um，耐磨性強，且陶瓷材料耐腐蝕性好，能適應含固體顆粒和腐蝕性物料的輸送。

• 壓力穩定可調：工作壓力可在 0-2.5MPa 范圍內任意調整，壓力波動小，即使出口關死壓力也不會改變，能滿足板框壓濾機不同階段的壓力需求。

• 流量自動調節：變量泵能自動調節流量，在低壓范圍內流量變化小，當壓力升至某調定值后流量隨壓力的增加而減少，電機功率隨之減少，節能效果顯著。

• 自吸能力強：采用柱塞式抽真空方式，自吸能力為 4-8 米，具體吸程由物料比重決定。

• 維護成本低：泵的易損件為閥片和柱塞密封，更換周期陶瓷泥漿為 3-6 個月一次，市政污泥為 6-12 個月，維護簡便，成本較低。

型號示例

以咸陽華星泵業有限公司的 YB 系列為例，有 YB200-19、YB250-25、YB300-40 等型號，其中 YB200-19 的額定流量為 19 立方米 / 小時，壓力范圍 0-2.5MPa，額定壓力 2MPa，配用電機功率 15KW。

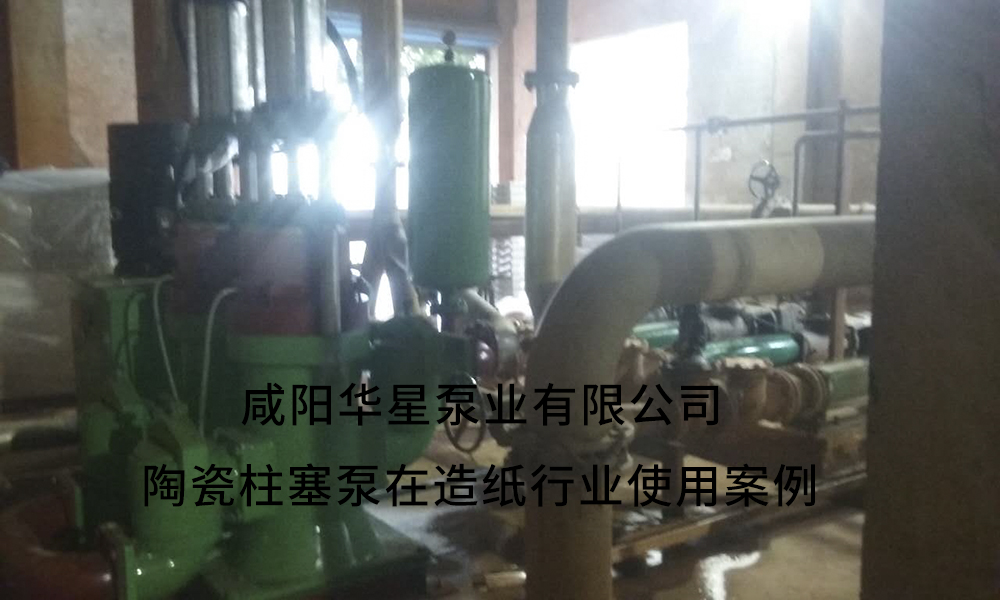

現場案例

泵使用效果視頻

泵使用效果視頻
